一、概述

ZN63M-12系列戶內高壓永磁真空斷路器(以下簡稱斷路器)是三相交流50Hz，額定電壓為12KV的戶內高壓開關設備。

ZN63M-12系列戶內高壓永磁真空斷路器，是我公司自主研發的一種新型戶內開關設備。它主要由真空斷路器本體、控制器及外置高壓互感器三大部分組成，具有故障檢測，保護控制、及遠程通訊等功能。其控制器采用先進的DSP芯片和嵌入式操作系統，集控制、保護于一體，控制器帶有RS485接口，可加裝遠程通信模塊，滿足電力系統遠程通訊和配網自動化需要，完成四遙功能。

該斷路器采用永磁操作機構，使用壽命長、可靠性高、免維護。適用于城網和農網變電所出口開關、主干線分段開關和分支線、用戶人口開關。

二、使用環境條件

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤1000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

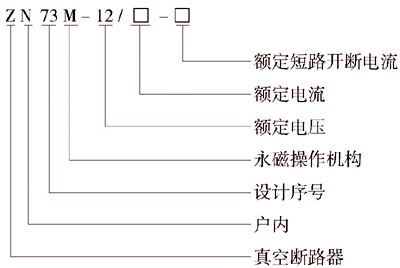

三、型號及含義

四、主要技術參數

五、訂貨須知

1、斷路器名稱、型號以及訂購數量；

2、斷路器的額定電流及額定短路開斷電流；

3、所配操作機構的型號、名稱、操作電壓及脫扣器型式；

4、運轉車及其它備品、備件的數量；

5、用戶若有其他特殊要求，訂貨時協商。
